Zetor 3511, 3513, 3545 und 3611

Neu in der UR I Serie war in der ersten Modifikation das Haubendesign, allen Schleppern dieser Ausführung war gemeinsam:

  • Getriebe mit 10 Vorwärts- und 2 Rückwärtsgängen in 2 Gruppen
  • Hydraulik "Zetormatic" mit doppelt wirkendem Anschluss und vielfältiger Regelung
  • Schalthebel rechts neben dem Armaturenbrett, dadurch viel Platz zum Durchstieg
  • auf Wunsch mit gefederter Vorderachse
  • Zapfwelle unabhängig und Weg

Die Versionen mit Hinterradantrieb hatten verstellbare Bodenfreiheit, hinten durch Verdrehen der Portalachse und vorne durch Verstellen der Achsschenkel.

Zetor 3511 Hinterradantrieb

Der Zetor 3511 war das Grundmodell der Dreizylinder in der Serie der ersten Überarbeitung. Wie die anderen Modelle auch war der Motor in Bohrung und Hub gleich wie die anderen Motoren der Serie, leistete jedoch 35 PS bei 2000 U/min.

Zetor 3513 Schmalspur

Für beengte Platzverhältnisse im Weinberg oder in Obstplantagen brachte Zetor den 3513 auf den Markt. Hier waren Vorder- und Hinterachse für eine schmalere Spur verkürzt, ansonsten war der Schlepper baugleich zum 3511.

Zetor 3545 Allradantrieb

Grundlage war hier ebenfalls der 3511, aber mit zusätzlich angetriebener Vorderachse und hierfür angepasster Bereifung. Der Vorderradantrieb ist nur in den Straßengängen zuschaltbar. Gegen Überlastung der Vorderachse schützt eine Rutschkupplung.

Zetor 3611 Hinterradantrieb

Neu in dieser UR I Serie erste Modifikation waren Modelle mit Sicherheitskabine, die ab Werk schon eine abweichende Typenbezeichnung erhielten. Die Typenbezeichnung war nur in dieser Serie um 100 erhöht gegenüber dem Ausgangsmodell. So ist der 3611 ein 3511 mit Kabine.

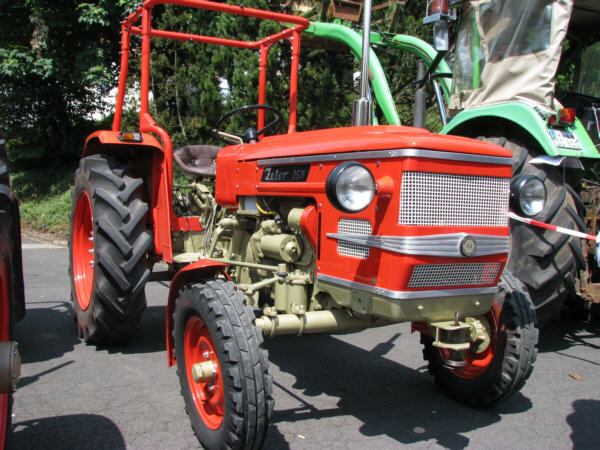

Zetor 3511 1m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

Zetor 3511 1k
Zetor 3511 2k
Zetor 3511 3k
Zetor 3511 4k
Zetor 3511 5k
Zetor 3511 6k

Zetor 3511, Baujahr 1973, aus England importiert

Zetor 3545 1k
Zetor 3545 2k
Zetor 3545 3k
Zetor 3545 4k
Zetor 3545 5k
Zetor 3545 6k

Zetor 3545













Technische Daten Fahrzeug:

Typ

3511 (3611) Hinterrad

3545 Allrad

3513 Schmalspur

Bauzeit von / bis

1968 - 1972

gebaut ca.Stück







km/h

28



Leergewicht kg

1830

1950



zul. Ges-Gew. kg







Achslast v / h kg







L / B / H mm

3266 / 1652 / 1525 (2120)

3200 / 1665 / 1525

3380 / 1275 /1500

Radstand mm

1918

1940



Spur vorne mm

1275 / 1575 / 1725

1340 / 1506

995 - 1200 verstellbar

Spur hinten mm

1275 - 1800 verstellbar

990 - 1440 verstellbar

Reifengröße vorne

6.00-16

8.00-20

5.00-15

Reifengröße hinten

11-28 / 11-32

11-28

10-28

Betriebsbremse

hydraulische betätigte Trommeln hinten

Lenkbremse

ja

Motor:

Hersteller und Typ

Zetor 3001

Kraftstoff

Diesel

Kühlung

Wasser

Zylinder / Takte

3 Reihe / 4

Hubraum ccm

2339

Bohrung/Hub mm

95 / 110

Leistung bei U/min

35 PS bei 2000

Drehmom. b. U/min

14 mkg bei 1500

Getriebe und Antrieb:

Hersteller und Typ

Zetor

Schaltung

manuell

Gänge v / r

10 / 2 in 2 Gruppen

Abtriebsachse

hinten

Allrad

hinten

Differenzialsperre

ja



Text und Fotos: Peter Kautz
