Hatz H332

Die Dreizylinder Motoren der Hatz H-Serie waren wie auch schon in der TL-Serie mit nur einem Axiallüfter ausgestattet, der Luftstrom wurde auf die drei Zylinder gleichmäßig verteilt.

Der H332 wurde erst im letzten Jahr der Schlepperproduktion 1964 nachgeschoben, um die Leistungslücke zwischen dem TL28 (28 PS) und dem TL38 (38 PS) mit 32 PS zu schließen. Der eingebaute Motor D105R, der auch im TL38 und H340 verbaut wurde, wurde auf 32 PS bei 1750 U/min gedrosselt.

Als Getriebe kam das auch in den Zweizylinder Modellen eingebaute ZF A208 zum Einsatz, 8 Vorwärts- und 4 Rückwärtsgänge standen in dem leicht schaltbaren Stiftgetriebe zur Verfügung.

Immerhin 70 Schlepper konnten vor Auslaufen der Produktion noch verkauft werden.


Hatz H332 01m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

Hatz H332 01k
Hatz H332 02k
Hatz H332 03k
Hatz H332 04k
Hatz H332 05k
Hatz H332 06k

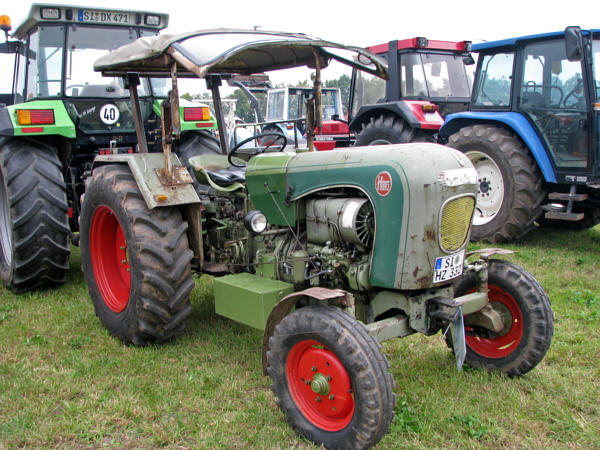

Hatz H332, Baujahr 1964













Technische Daten Fahrzeug:

Typ

H332

Kategorie

Ackerschlepper

Bauzeit

1964

gebaut ca. Stück

70

km/h

19, mit Schnellganggetriebe 27

Leergewicht kg

1910

zul. Ges-Gew. kg

2210

Achslast v / h kg

810 / 1410

L / B / H mm

3340 / 1588 / 1386

Radstand mm

2130

Spur vorne mm

1250 + 1500

Spur hinten mm

1250 + 1500

Reifengröße vorne

5.50-16 / 6.00-16

Reifengröße hinten

10-28 / 11-28 / 9-32

Betriebsbremse

Trommeln hinten

Lenkbremse

ja

Motor:

Hersteller

Hatz

Typ

D105R

Kraftstoff

Diesel

Kühlung

Luft

Zylinder

3

Takte

4

Hubraum ccm

2988

Bohrung / Hub mm

105 / 115

Leistung bei U/min

32 PS bei 1750

Drehmom. bei U/min



Getriebe und Antrieb:

Hersteller und Typ

ZF A208

Schaltung

manuell

Gänge v / r

8 / 4

Gruppen

3 (Acker, Straße, rückwärts)

Abtriebsachse

hinten

Differenzialsperre

ja



Text und Fotos: Peter Kautz
