MAN D40A, 4R1, 2R2 und 4R2

Die Entwicklungsgeschichte in der 40 PS Klasse ist etwas verworren. Noch während der Bauzeit des C40A/O begann MAN mit einer Neuentwicklung unter der Typenbezeichnung D40A, der mit dem neuen Motor D9624M113 mit dem M-Verbrennungsverfahren ausgestattet war. Auch das Getriebe war auf den neuesten Stand, ein ZF Leichtschaltgetriebe mit Stiftschaltung kam zum Einsatz.

D40A und 4R1

Der D40A wurde Ende 1956 in 4R1 umbenannt, eine Trennung der produzierten Stückzahlen fand nicht statt. Ein Modell mit Hinterradantrieb war ebenfalls als 2R1 in Entwicklung, ging aber nie in Serie und wird deshalb in der Datentabelle unten nicht aufgeführt.

Der Vierzylinder Motor war damals ein Sahnestück, die meisten Schlepper anderer Hersteller mussten mit weniger Zylindern auskommen. Aus knapp 3,5 Litern Hubraum wurden 40 PS bei 1800 U/min freigesetzt. Das ZF Getriebe A16 hatte fünf Vorwärtsgänge und einen Rückwärtsgang, eine zusätzliche Kriechganggruppe stellte weitere Untersetzungen bereit.

2R2 und 4R2

In der nächsten Evolutionsstufe wurde auch ein Hinterradmodell angeboten, was sich aber in Anbetracht der nur 68 verkauften Exemplare sicher nicht gelohnt hat. Das Allradmodel verkaufte sich mit 1707 Exemplaren recht gut.

Der Motor erhielt eine Hubraumaufstockung auf fast vier Liter, behielt aber seine Leistung von 40 PS bei 1800 U/min bei. Wie schon beim 2S2 und 4S2 beschrieben, finden sich hier in der Literatur jedoch widersinnige Angaben. Der genaue Hubraum wird mit 3927 ccm angegeben, die Bohrung mit 100 mm und Hub mit 140 mm. Das ergäbe jedoch fast 4,4 Liter Hubraum, ein Hub von 125 mm ist richtig. Die Typenbezeichnung D0024Mxxx zeigt auch 100 mm Bohrung, 12x Hub und 4 Zylinder an - siehe auch unter Typenschlüssel.

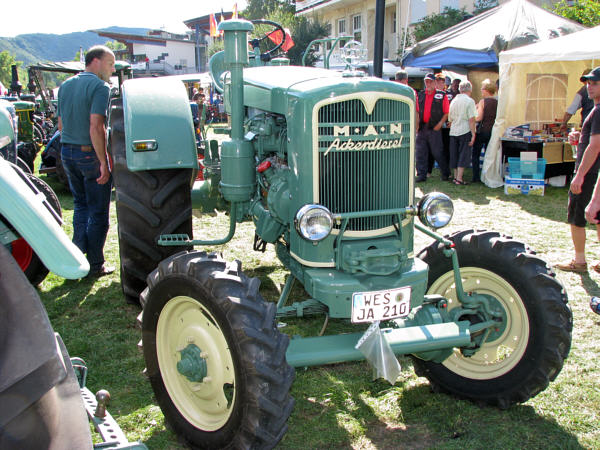

MAN 4R2 01m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

MAN 4R2 01k
MAN 4R2 02k
MAN 4R2 03k
MAN 4R2 04k
MAN 4R2 05k
MAN 4R2 06k

MAN 4R2, Baujahr 1960

MAN 4R2 07k
MAN 4R2 08k
MAN 4R2 09k
MAN 4R2 10k
MAN 4R2 11k
MAN 4R2 12k

MAN 4R2, Baujahr 1958

MAN 4R2, Baujahr 1958













Technische Daten Fahrzeug:

Typ

4R1 (D40A)

2R2

4R2

Kategorie

Ackerschlepper

Baujahr von / bis

1956 - 1957

1958 - 1960

1958 - 1961

gebaut ca.Stück

878

68

1707

km/h

20, mit Schnellgang 28

Leergewicht kg

2530

2370

2530

zul. Ges-Gew. kg





3600

Achslast v / h kg





1800 / 2400

L / B / H mm

3620 / 1865 / 1930

Radstand mm

2215

Spur v / h mm

 1370 / 1500

Reifengröße vorne

6.50-20

Reifengröße hinten

13-30 / 11-38

Betriebsbremse

Trommeln hinten

Lenkbremse

ja

Motor:

Hersteller

MAN

Typ

D9624M113

D0024M220

Kraftstoff

Diesel

Kühlung

Wasser

Zylinder / Takte

4 / 4

Hubraum ccm

3473

3927

Bohrung/Hub mm

96 / 120

100 / 125

Leistung b. U/min

40 PS bei 1800

40 PS bei 1800

Getriebe und Antrieb:

Hersteller und Typ

ZF A16

Schaltung

manuell

Gänge v / r

5 / 1 + Kriechgänge 4/1

Abtriebsachse

Allrad

hinten

Allrad

Differenzialsperre

ja



Text und Fotos: Peter Kautz
