John Deere 1020, 1020 OU und 1020 VU

Den John Deere 1020 gab es in drei Varianten: das Normalspurmodell 1020 mit der breitesten Spurweite, den Plantagengenschlepper 1020OU mit einer mittleren Spurweite und den Schmalspurschlepper 1020VU mit der kleinsten Spurweite. Der Normalspurschlepper erreichte mit 16.194 verkauften Schleppern die Spitzenstellung in der 20er Serie.

Bei den drei Schleppern waren die Motoren und Getriebe gleich. Anfangs war der 2,5 Liter Dreizylinder Motor verbaut, der auch im 820 und 920 Verwendung fand, nur auf eine Leistung von 44 PS bei 2500 U/min eingestellt. 1971 wurden Bohrung und Hub vergrößert und so 2,7 Liter Hubraum erreicht. Damit wurde eine Leistung von 46 PS bei 2500 U/min abgegeben.

Als Getriebe kam hier wie im Typ 920 ein modernes Muffenschaltgetriebe mit vier Gängen zum Einsatz, die in drei Gruppen geschaltet wurden: langsam, schnell und rückwärts. Es gab zwei Übersetzungen, in der normalen war die Höchstgeschwindigkeit bei 20 km/h erreicht, in der schnellen waren es jedoch 27 km/h.

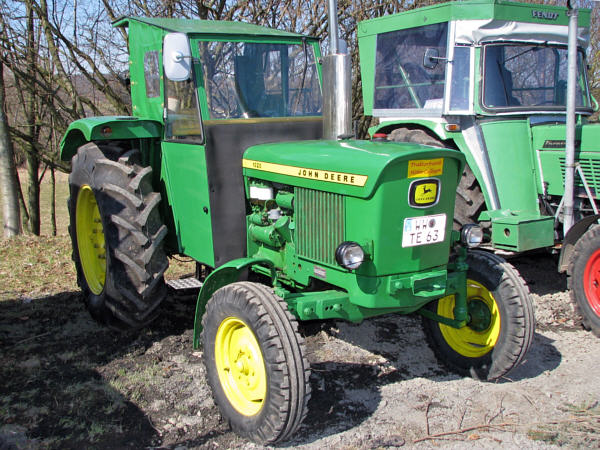

John Deere 1020 01m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

John Deere 1020 01k
John Deere 1020 02k
John Deere 1020 03k
John Deere 1020 04k
John Deere 1020 05k
John Deere 1020 06k

John Deere 1020 mit Eigenbau-Kabine



John Deere 1020 07k
John Deere 1020 08k
John Deere 1020 09k
John Deere 1020 10k





John Deere 1020S, Baujahr 1971















Technische Daten Fahrzeug:

Typ

1020

1020 OU

1020 VU

Kategorie

Ackerschlepper

Plantagenschlepper

Schmalspurschlepper

Baujahr von / bis

1967 - 1975

1967 - 1972

1967 - 1972

gebaut ca.Stück

16.194





km/h

20 oder 27

25

20

Leergewicht kg

2240

2150

1685

zul. Ges-Gew. kg

3500

3500

3200

Achslast v / h kg

1240 / 2500

1240 / 2500

1300 / 2350

L / B / H mm

3430 / 1600 - 2200 / 2100

3430 / 1560 - 1800 / 1380

3100 / 980 / 1500

Radstand mm

2050

1905

1600

Spur vorne mm

1260 - 2057

1118 - 1684

813 - 1140

Spur hinten mm

1350 - 1950

1014 - 1614

765 - 1282

Reifengröße vorne

6.00-16 / 6.50-16 / 7.50-16

5.50-16 / 6.00-16

4.50-16 / 5.50-16

Reifengröße hinten

9.5/9-36 / 12.4/11-36 /
12.4/11-32

11.2/10-24 / 11.2-10-28 /
12.4/11-24 / 12.4/11-28 /
13.6/12-28

9.5/9-28 / 11.2/10-28 /
12.4/11-24

Betriebsbremse

hydr. Scheibenbremse

Lenkbremse

ja

Motor:

Hersteller

John Deere

Typ

M4FL4, ab 1971: 3.164 DL-04

Kraftstoff

Diesel

Kühlung

Wasser

Zylinder / Takte

3 / 4

Hubraum ccm

2490, ab 1971: 2690

Bohrung/Hub mm

98 / 100, ab 1971: 102 / 110

Leistung bei U/min

44 PS bei 2500, ab 1971: 46 PS bei 2500

Getriebe und Antrieb:

Hersteller und Typ

John Deere

Schaltung

manuell

Gänge v / r

8 / 4 in 3 Gruppen

Abtriebsachse

hinten

Differenzialsperre

ja



Text und Fotos: Peter Kautz
