Eicher ED30 und ED30/I

1955 hatte Eicher den ersten eigenen Zweizylinder Motor zur Serienreife entwickelt, den ED2e, einen ausgeprägten Langhuber mit 105 mm Bohrung und 150 mm Hub. Die daraus resultierenden 2596 ccm Hubraum brachten 30 PS Leistung bei 1650 U/min. Dies sollte sich jedoch nach wenigen Monaten als zu hoch gegriffen herausstellen, die Leistung wurde auf 26 PS bei 1500 U/min begrenzt und der Schlepper auf Eicher ED26 umbenannt (siehe ED26). Auch im gleichnamigen ED30 Allrad (siehe hier) wurde diese Leistungsreduzierung vorgenommen.

Der ED30 war aus dem Eicher L28 hervorgegangen, zu dem er auch bis auf den Motor im Wesentlichen baugleich ist. In der Literatur wird teilweise zwischen den Varianten ED30, ED30/I und ED30/II unterschieden. Leider wird nirgendwo erwähnt, worauf diese Unterschiede basieren.


Eicher ED30 1m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

Eicher ED30 1k
Eicher ED30 2k
Eicher ED30 3k
Eicher ED30 4k
Eicher ED30 5k
Eicher ED30 6k

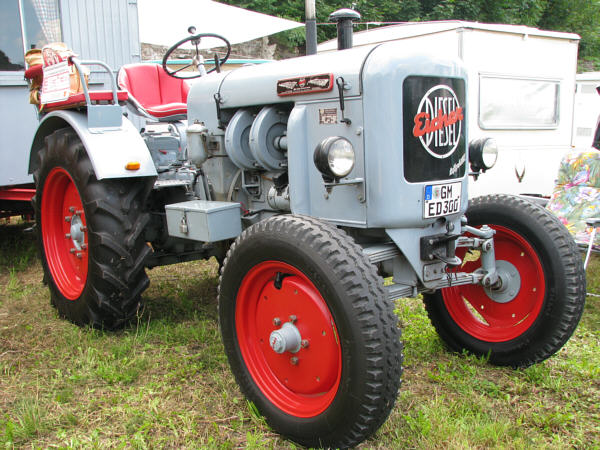

Eicher ED30/I, Baujahr 1956













Technische Daten Fahrzeug:

Typ

ED30

Techn. Bezeichn.

ED30

Kategorie

Ackerschlepper

Baujahr von

1955

Baujahr bis

1956

gebaut ca.Stück

79

km/h

18

Leergewicht kg

ca. 1900

zul.Ges-Gew. kg

2400





Achslast vorn kg

800

Achslast hinten

1600

Länge mm

3035

Breite mm

1580

Höhe mm

1715

Radstand mm

1888

Spur vorne mm

1250 oder 1500

Spur hinten mm

1250 oder 1500

Reifengröße vorn

5.50-16

vorne alternativ



vorne alternativ 2



Reifengröße hint

11-28

hinten alternativ

9-36

hinten alternativ2



Motor:

Hersteller

Eicher

Typ

ED2e

Kraftstoff

Diesel

Kühlung

Luft

Zylinder

2

Takte

4

Hubraum ccm

2596

Bohrung mm

105

Hub mm

150

PS

30

kw



bei U/min

1650

Drehmom. Nm



Drehmom. mkg

14

bei U/min

1100

Getriebe und Antrieb:

Hersteller Getr.

ZF

Typ Getriebe

A15D

Getriebeart

man. Schalt.

Gänge vorwärts

5 + Kriechgang

Gänge rückwärts

1

Gruppen

--

Abtriebsachse

hinten

Differenzialsperre

ja





Bremsen:

Betriebsbremse

Trommeln hint.

Feststellbemse

ja

Lenkbremse

ja



Text und Fotos: Peter Kautz
