Eicher 535 S, 535 SA, 535 SK und 535 ASK Schmalspur

Der Eicher 535 löste den 534 ab, der nur kurz mit Motoren der EDK-Serie gebaut wurde. Beim Eicher 535 kamen die neu entwickelten EDL Motoren zum Einsatz.

In der 5xx Serie der Eicher Schmalspurschlepper kam die Möglichkeit hinzu, verschiedene Radstände bei einem Modell auszuwählen. Somit waren jetzt vier Versionen pro Modell möglich, Hinterradantrieb mit langem und kurzem Radstand, Allradantrieb dito.

Alle vier möglichen Varianten wurden beim 535 realisiert. An den Buchstaben der Modellbezeichnung sind die Unterschiede zu erkennen: S für Schmalspur, A für Allradantrieb, K für kurzer Radstand. Somit waren folgende Varianten verfügbar:




Eicher 535 S

Hinterradantrieb, langer Radstand



Eicher 535 AS

Allradantrieb, langer Radstand



Eicher 535 SK

Hinterradantrieb, kurzer Radstand



Eicher 535 ASK

Allradantrieb, kurzer Radstand


Allen Varianten gemeinsam war der Motor EDL2 mit 35 PS bei 2100 U/min aus knapp 2 Litern Hubraum und das Hurth Getriebe mit 11 Vorwärts- und 2 Rückwärtsgängen in 2 Gruppen plus Overdrive.

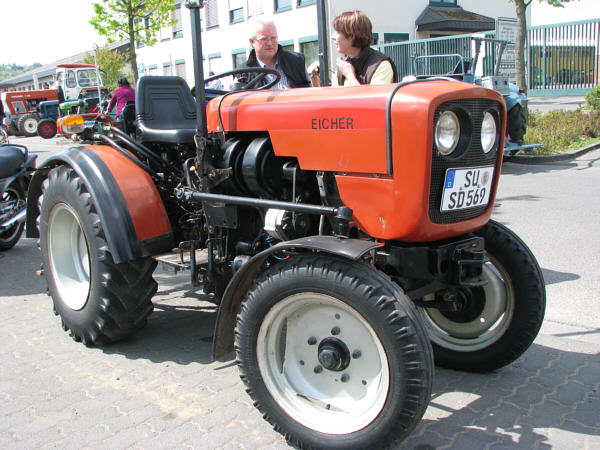

Eicher 535 SK 1m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

Eicher 535 SK 1k
Eicher 535 SK 2k
Eicher 535 SK 3k
Eicher 535 SK 4k
Eicher 535 SK 5k
Eicher 535 SK 6k

Eicher 535SK (tech. Bez. 3719K)













Technische Daten Fahrzeuge:

Typ

535 S

535 SK

535 AS

535 ASK

Techn. Bezeichn.

3719 L

3719 K

3720 L

3720 K

Kategorie

Schmalspurschlepper

Baujahr von / bis

1980 - 1986

gebaut ca.Stück

120

40

240

200

km/h

23

21

23

21

Leergewicht kg

1440

1350

1710

1440

zul.Ges-Gew. kg

2500

2435

2500

2500

Achslast v / h kg

835 / 1800

735 / 1800

1000 / 1800

1000 / 1800

L / B / H mm

2785 / 880 / 1225

2620 / 905 / 1245

2840 / 880 / 1265

2675 / 905 / 1225

Radstand mm

1725

1560

1765

1590

Spur v / h mm

680 - 1080 /
670 - 1220

680 /
695 - 945

730 - 890 /
670 - 1220

700 - 925 /
695 - 945

Reifengröße vorne

5.00-16 / 5.50-16

4.00-16 / 5.00-16

6.00-16 / 6.50-16

7-00-12

Reifengröße hinten

8.3-24 / 9.5-24

7.50-18 / 10.5-18 /
8.3-20

8.3-24 / 9.5-24

10.5-18 / 9.5R20

Betriebsbremse

Trommeln hinten

Motor:

Hersteller

Eicher

Typ

EDL2-2

EDL2-1

EDL2-2

EDL2-1

Kraftstoff

Diesel

Kühlung

Luft

Zylinder / Takte

2 / 4

Hubraum ccm

1963

Bohrung/Hub mm

100 / 125

Leistung b. U/min

35 PS bei 2100

Drehmom.b.U/min

135 Nm bei 1450

132 Nm bei 1450

135 Nm bei 1450

132 Nm bei 1450

Getriebe und Antrieb:

Hersteller Getr.

Hurth

Typ Getriebe

733

Gänge v / r

11 / 2 in 2 Gruppen + Overdrive

Schaltung

manuall

Abtriebsachse

hinten

Allrad



Text und Fotos: Peter Kautz
