Schlüter S30 (SF303)
|
Der erste Schlüter S30 kam erst im Dezember 1960 auf den Markt. Er löste den AS321 ab. Der Zweizylinder Motor mit drei Litern Hubraum war hier auf 30 PS gedrosselt. Das Getriebe G815/3 vom Zulieferer Hurth war unter anderem auch im S25 eingebaut. Sechs Vorwärtsgänge und ein Rückwärtsgang standen zur Verfügung. Der erste Gang konnte wahlweise als Kriechgang mit 0,7 km/h oder als Normalgang mit 1,8 km/h ausgelegt werden.
Im Herbst 1961 wurde der S30 wie alle anderen Schlüter Schlepper auf ein ZF Getriebe umgestellt. Hier kam der Typ A208 zum Einsatz, ein modernes Gruppengetriebe mit acht Vorwärts- und vier Rückwärtsgängen. Optional war es auch als Schnellganggetriebe lieferbar und erreichte damit eine Höchstgeschwindigkeit von ca. 30 km/h. Der Motor ASM303 entsprach dem bisherigen ASM301, erhielt aber im Juni 1962 eine Leistungssteigerung auf 32 PS.
Mit der Umstellung wurden auch neue Motorhauben ähnlich der zukünftigen Serie S350 bis S900. Ebenfalls neu eingeführt wurden technische Bezeichnungen, die auf den Typenschildern als Typ eingehämmert wurden.
|
|
Zum Vergrössern mit der Maus über die kleinen Bilder gehen
|
|
|
|
|
|
|

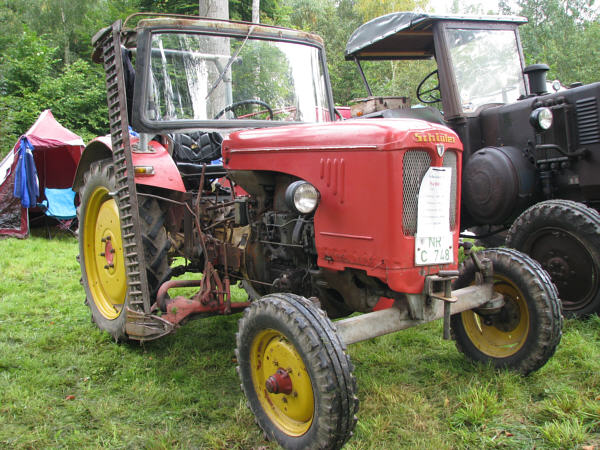

Schlüter S 30C, Baujahr 1961
|
|
|
|
|
|
|
|
|
Technische Daten Fahrzeug:
|
Typ
|
S30
|
techn. Bezeichnung
|
--
|
SF303
|
Kategorie
|
Ackerschlepper
|
Bauzeit von - bis
|
12/1960 - 09/1961
|
09/1961 - 03/1963
|
gebaut ca. Stück
|
200
|
550
|
km/h
|
20
|
20, bei Schnellgang: 30,6
|
Leergewicht kg
|
1525
|
1775
|
zul. Ges-Gew. kg
|
2300
|
2000 - 2250
|
Achslast v / h kg
|
700 / 1600
|
900 / 1380 - 1600
|
L / B / H mm
|
2980 / 1580 / 1545
|
3060 / 1565 / 1495
|
Radstand mm
|
2000
|
1970
|
Spur vorne mm
|
1250 / 1500, mit ausziehbarer Achse: 1290 - 1690
|
1290 / 1450, mit ausziehbarer Achse: 1290 - 1690
|
Spur hinten mm
|
1250 / 1500, mit Verstellfelgen: 1250 - 1630
|
1250 / 1500
|
Reifengröße vorne
|
5.00-16 / 5.50-16
|
5.50-16 / 6.00-16
|
Reifengröße hinten
|
9-32 / 10-28 / 11-28
|
9-32 / 10-28 / 11-28
|
Betriebsbremse
|
Trommeln hinten
|
Lenkbremse
|
ja
|
Motor:
|
Hersteller und Typ
|
Schlüter ASM301
|
Schlüter ASM303
|
Kraftstoff
|
Diesel
|
Kühlung
|
Wasser
|
Zylinder / Takte
|
2 / 4
|
Hubraum ccm
|
3012
|
Bohrung/Hub mm
|
115 / 145
|
Leistung bei U/min
|
30 PS bei 1650
|
30 PS bei 1800, ab 06/1962: 32 PS
|
Drehmom. bei U/min
|
|
13,0 mkg bei 1200
|
Getriebe und Antrieb:
|
Hersteller und Typ
|
Hurth G815/3
|
ZF A208
|
Schaltung
|
manuell
|
Gänge v / r
|
6 / 1
|
8 / 4 in 3 Gruppen (L, H, R)
|
Abtriebsachse
|
hinten
|
Differenzialsperre
|
ja
|
|
|
|
|
|
|
|
|
Text und Fotos: Peter Kautz
|
|
|
|
