Deutz F3M317

Der 1935 erstmals gelieferte F3M317 war mit seinen 50 PS der stärkste Schlepper der Deutz-Flotte, in damaliger Zeit auch allgemein ein bärenstarker Traktor. Er wurde in mehreren Varianten geliefert, als reiner Ackerschlepper mit 3 Gängen und wahlweise Eisen- oder Ackerluft-Bereifung, als Universal mit 5 Gängen und Luftbereifung sowie als Straßenschlepper mit 27 km/h und optional mit geschlossener Kabine.

Noch im Kriegsjahr 1942 wurde der F3M317 von seinem Nachfolger F3M417 abgelöst, kurz vor der generellen Umstellung auf Holzgasmotoren.

Heute sieht man diese Schlepper öfter mit einem Umbau auf einen späteren luftgekühlten 4-Zylinder Motor - wie auch unten auf den Fotos 1-6.

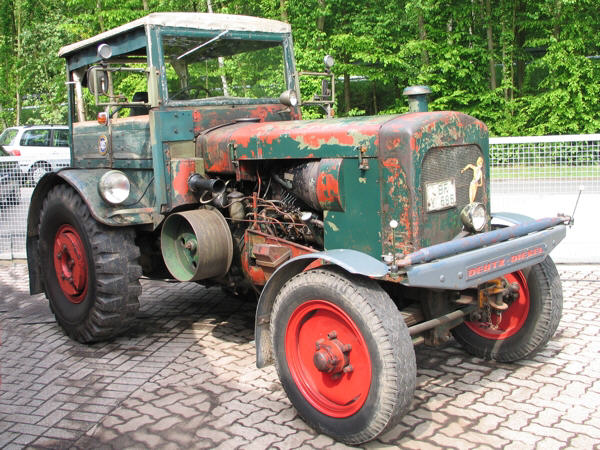

Deutz F3M317 MiDe 1m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

Deutz F3M317 MiDe 1k
Deutz F3M317 MiDe 2k
Deutz F3M317 MiDe 3k
Deutz F3M317 MiDe 4k
Deutz F3M317 MiDe 5k
Deutz F3M317 MiDe 6k

Baujahr 1936, Motorumbau 1962 auf einen luftgekühlten Vierzylinder F4L 514

Deutz F3M317 1k
Deutz F3M317 2k
Deutz F3M317 3k
Deutz F3M317 4k
Deutz F3M317 5k
Deutz F3M317 6k

Baujahr 1941, 32 km/h, Deutz Seilwinde

Baujahr 1936, 45 km/h













Technische Daten Fahrzeug (Eisenräder in Klammern):

Hersteller

Deutz

Typ

F3M 317

Kategorie

Ackerschlepper

Baujahr von

1935

Baujahr bis

1942

gebaut ca.Stück

6248

km/h

20 (ca. 7)

Leergewicht kg

3400 (3575)

zul.Ges-Gew. kg



Länge mm

3650

Breite mm

1930

Höhe mm

2480 mit Dach

Radstand mm

2200

Spur vorne mm

1450 (1390)

Spur hinten mm

1520 (1520)

Achslast vorn kg



Achslast hinten







Reifengröße vorn

6.00-20

vorne alternativ



vorne alternativ 2



Reifengröße hint

12.75-28

hinten alternativ



hinten alternativ2



Motor:

Hersteller

Deutz

Typ

F3M 317

Kraftstoff

Diesel

Kühlung

Wasser

Zylinder

3

Takte

4

Hubraum ccm

5768

Bohrung mm

120

Hub mm

170

PS

50

kw



bei U/min

1300

Drehmom. Nm



Drehmom. mkg



bei U/min



Getriebe und Antrieb (Eisenräder in Klammern):

Hersteller Getr.

Deutz

Typ Getriebe



Getriebeart

man. Schalt.

Gänge vorwärts

5 (3)

Gänge rückwärts

1

Gruppen

--

Abtriebsachse

hinten

Differenzialsperre







Bremsen:

Betriebsbremse

hinten

Feststellbemse

Getriebe

Lenkbremse



Zapfwelle:

Zapfwelle



abhängig von



U/min

540



Fotos 1-6: Michael Denter
Text und Fotos 7-12: Peter Kautz
