Deutz DL750 und DR750 Kettenraupen

Das Erscheinungsbild der Raupen nur für die Bauwirtschaft hatte sich gegenüber den früheren, auch für die Landwirtschaft geeigneten Typen gewaltig verändert. Die verkürzte Schnauze war kantig und verwinkelt, die Farbe ein auffälliges orange. Meist wurden jetzt zwei Varianten des jeweiligen Typs produziert, die Laderaupen (DL) und die Planierraupen (DR).

Die DL750 und DR750 erhielten anfangs den Vierzylindermotor F4L514 eingebaut. Er leistete hier 72 PS aus einem Hubraum von 5,3 Litern. Ab 1969 kam der etwas größere Motor F4L514F zum Einsatz, der aus 5,8 Litern Hubraum 80 PS Leistung bieten konnte. Als Getriebe war ein Fünfgang Wendegetriebe im Einsatz, der die Raupe schneller rückwärts als vorwärts fahren ließ.

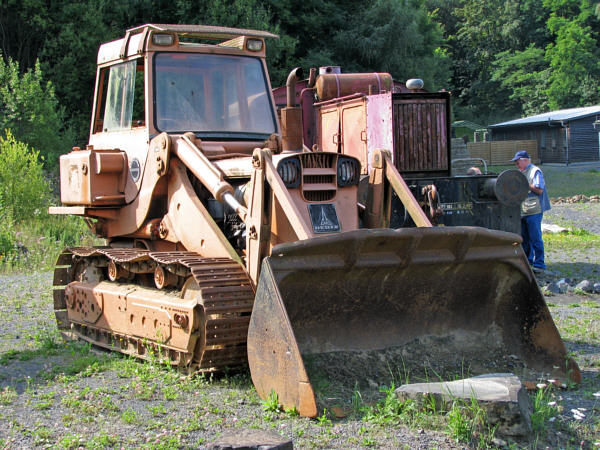

Deutz Raupe DL750 01m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

Deutz Raupe DL750 01k
Deutz Raupe DL750 02k
Deutz Raupe DL750 03k
Deutz Raupe DL750 04k
Deutz Raupe DL750 05k
Deutz Raupe DL750 06k

Deutz DL750 Laderaupe













Technische Daten Fahrzeug:

Typ

DL750

DR750

Kategorie

Kettenraupe

Baujahr von - bis

1966 - 1974

gebaut ca. Stück





km/h

7,5, rückwärts: 8,4

Leergewicht kg

10.255

8.445

L / B / H mm

3500 / 1955 / 2350

Spurbreite mm

1520

Kettenbreite mm

350

400 / 460

Motor:

Hersteller

Deutz

Typ

F4L514 (beide Typen bis 1969)

F4L514F (beide Typen ab 1969)

Kraftstoff

Diesel

Kühlung

Luft

Zylinder / Takte

4 / 4

Hubraum ccm

5322

5817

Bohrung/Hub mm

110 / 140

115 / 140

Leistung bei U/min

72 PS bei 2000

80 PS bei 2000

Getriebe und Antrieb:

Hersteller und Typ

Deutz

Schaltung

manuell

Gänge v / r

5 / 5 Wendegetriebe



Text und Fotos: Peter Kautz
